QC12Y-液压摆式剪板机系列
|
|
所属分类： 剪板机系列编 号： 4080000546规 格：详细规格面议 型 号：详细型号面议 产品价格： 面议 |

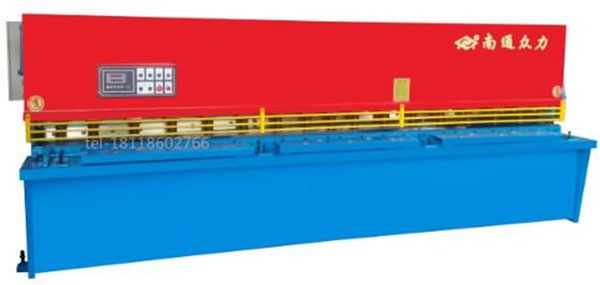

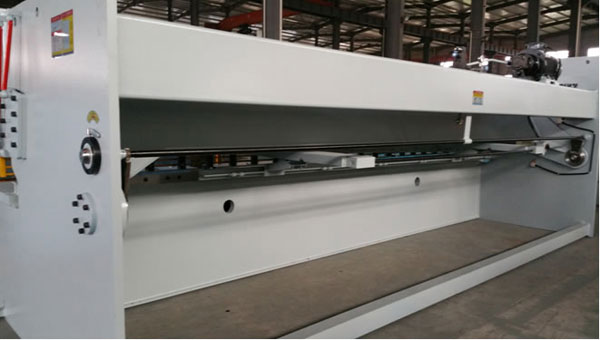

   典型4米液压摆式剪板机
 性能与特点：
● 该机采用钢板焊接结构，振动时效消除应力，具有良好的刚性和稳定性；
● 采用液压传动，刀架摆式运动实现剪切，同步可靠，运动平稳；
● 刀片间隙快速同步调整，刻度盘指示数值；
● 后挡料快速移动，手动微调，计数器显示数值；
● 具有灯光照明装置，方便手工划线和剪切；
● 刀架行程无级调节，有效地提高了工作效率。
主要配置：
● 液压部分： 配国内知名厂家液压系统、主要阀件配济宁泰丰或北京华德
● 配国内名牌内啮齿轮泵（上海诚捷或上海航发）、柱塞泵（上海康庭）
● 配国内名牌油缸、主要密封件为华尔卡或鼎基、西门子电气元件
● 电气部分： 主电器为西门子电气，可选配西门子贝得主电机、南通恒力电机；
● 其他主要部分：配上海刀片、配前托架

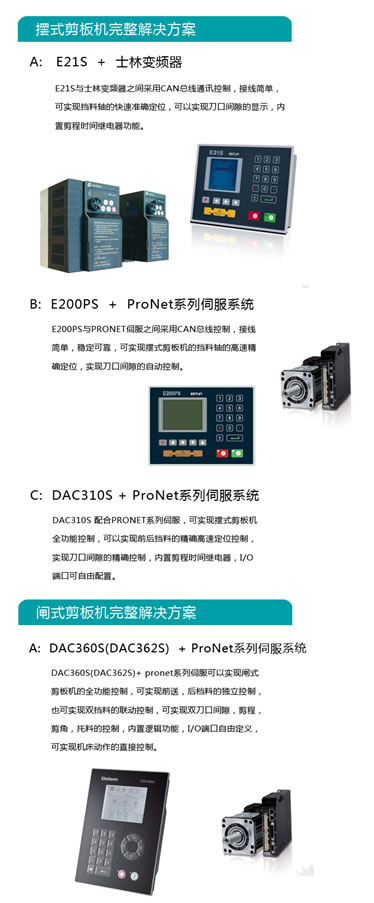

● 数控剪板机配：进口荷兰数控系统、德国博士液压系统
主要参数：
|
型号
|
剪板尺寸
(厚×宽)(毫米) |
剪切角(°) |
空行程次数
(time/min) |
后挡料架调节范围(mm) |
主电机(kw) |
|
QC12Y 4×2500 |
4×2500 |
1°30′ |
18 |
20～600 |
4 |
|
QC12Y 4×3200 |
4×3200 |
1°30′ |
18 |
20～600 |
5.5 |
|
QC12Y 6×2500 |
6×2500 |
1°30′ |
18 |
20～600 |
7.5 |
|
QC12Y 6×3200 |
6×3200 |
1°30′ |
14 |
20～600 |
7.5 |
|
QC12Y 6×4000 |
6×4000 |
1°30′ |
14 |
20～600 |
7.5 |
|
QC12Y 6×5000 |
6×5000 |
1°30′ |
10 |
20～800 |
11 |
|
QC12Y 6×6000 |
6×6000 |
1°30′ |
8 |
20～800 |
11 |
|
QC12Y 8×2500 |
8×2500 |
1°30′ |
16 |
20～600 |
11 |
|
QC12Y 8×3200 |
8×3200 |
1°30′ |
12 |
20～600 |
11 |
|
QC12Y 8×4000 |
8×4000 |
1°30′ |
10 |
20～600 |
11 |
|
QC12Y 8×5000 |
8×5000 |
1°30′ |
8 |
20～600 |
15 |
|
QC12Y 8×6000 |
8×6000 |
1°30′ |
7 |
20～600 |
15 |
|
QC12Y 10×2500 |
10×2500 |
1°30′ |
14 |
20～800 |
15 |
|
QC12Y 10×3200 |
10×3200 |
1°30′ |
12 |
20～800 |
15 |
|
QC12Y 10×4000 |
10×4000 |
1°30′ |
12 |
20～800 |
15 |
|
QC12Y 12×2500 |
12×2500 |
1°30′ |
16 |
20～800 |
18.5 |
|
QC12Y 12×3200 |
12×3200 |
1°30′ |
14 |
20～800 |
18.5 |
|
QC12Y 12×4000 |
12×4000 |
1°30′ |
14 |
20～800 |
18.5 |
|
QC12Y 12×5000 |
12×5000 |
1°30′ |
7 |
20～800 |
22 |
|
QC12Y 12×6000 |
12×6000 |
1°30′ |
6 |
20～800 |
22 |
|
QC12Y 12×8000 |
12×8000 |
1°30′ |
5 |
20～800 |
22 |
|
QC12Y 16×2500 |
16×2500 |
2° |
14 |
20～800 |
22 |
|
QC12Y 16×3200 |
16×3200 |
2° |
12 |
20～800 |
22 |
|
QC12Y 16×4000 |
16×4000 |
2° |
8 |
20～800 |
22 |
|
QC12Y 20×2500 |
20×2500 |
2°30′ |
5 |
20～800 |
30 |
|
QC12Y 20×3200 |
20×3200 |
2°30′ |
5 |
20～800 |
30 |
|
QC12Y 20×4000 |
20×4000 |
2°30′ |
5 |
20～800 |
30 |
|
QC12Y 25×2500 |
25×2500 |
2°30′ |
6 |
20～800 |
37 |
|
QC12Y 25×3200 |
25×3200 |
2°30′ |
6 |
20～800 |
37 |
|
QC12Y 25×4000 |
25×4000 |
2°30′ |
6 |
20～800 |
37 |
|
QC12Y 32×2500 |
32×2500 |
3° |
5 |
20～800 |
37 |
|
QC12Y 32×3200 |
32×3200 |
3° |
5 |
20～800 |
37 |
|
QC12Y 40×2500 |
40×2500 |
3° |
5 |
20～800 |
45 |
|
QC12Y 40×3200 |
40×3200 |
3° |
5 |
20～800 |
45 |
|
QC12Y 50×3000 |
50×3000 |
3° |
5 |
20～800 |
90×3 |
|
QC12Y 50×6000 |
50×6000 |
3° |
5 |
20～800 |
90×5 |
|
QC12Y 60×3500 |
60×3500 |
3°30′ |
5 |
20～800 |
90×4 |
由于产品在不断的改进中，如出与以上技术数据、配置、性能特点与产品实际数据有不一致处，应遵照双方的技术协议参数。不再另行通知。
