QC11Y-液压闸式剪板机系列
所属分类:剪板机系列
编  号:4080000545
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议

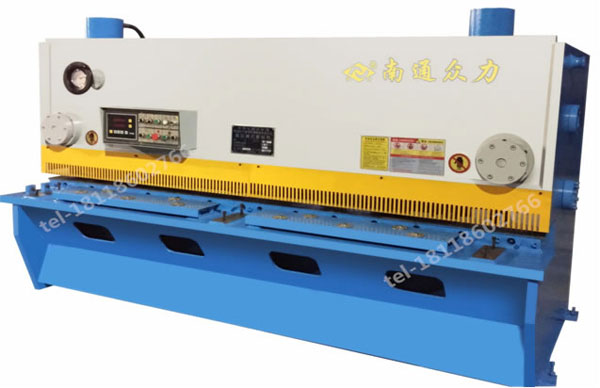

典型液压闸式剪板机正面与后背图

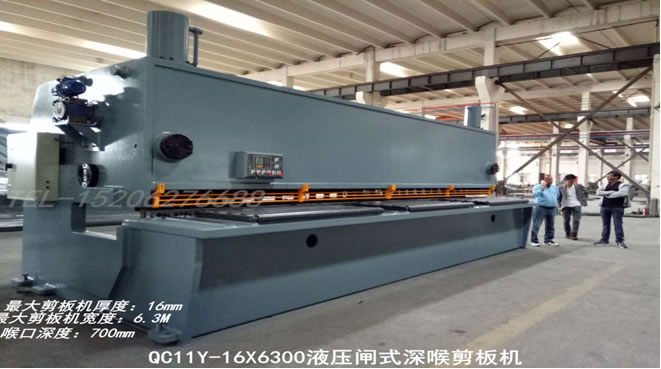

QC11Y-8X6000液压闸式剪板机 QC11Y-16X6300液压闸式剪板机
QC11Y-20*2500液压闸式剪板机  可抬起后挡料机构



性能与特点:

   第二代液压剪板机。

  机架采用整体焊接结构,并经消除应力处理,刚性好,精度保持性长久。
   采用先进的集成式液压系统,机器工作性能稳定、可靠。

   采用三点支承滚动导轨,消除支承面间隙,使剪切质量得到保证。

   刀片间隙采用手动、电动调整,刻度、数显示值迅速,准确,方便。

   矩形刀片,四个刃口均可互换使用,使用寿命长。

   剪切角可调,减少板料扭曲变形,提高制件质量。

   上刀架采用内倾结构设计,便于落料,提高了制件的精度。

  具有长度定尺和分段剪切功能,可实现寸动。

  机动后挡料,数字显示。

   后挡料,自动退让。

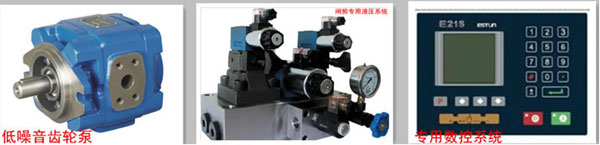

主要配置:

  液压部分:  配国内知名厂家液压系统、主要阀件配济宁泰丰或力士乐液压

  配国内名牌内啮齿轮泵(美国海特克)

  配国内名牌油缸、主要密封件为华尔卡或鼎基

  电气部分:  SNC18E21S数显、配西门子贝得主电机\西门子电气元件

  其他主要部分:配上海刀片、配前托架

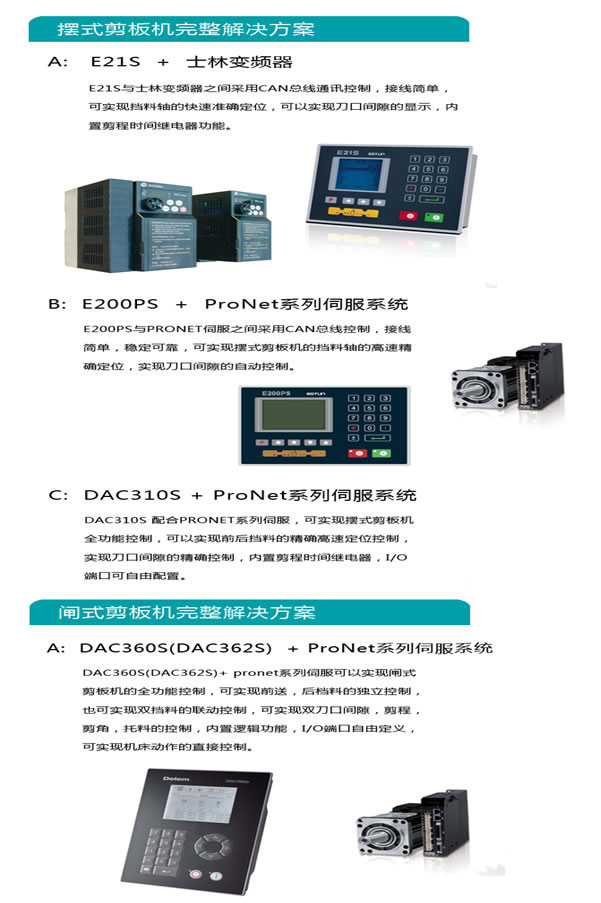

  数控剪板机配:进口荷兰数控系统、德国博士液压系统;


主要参数:

规格型号

可剪板厚(mm)

可剪板宽(mm)

行程次数
(time/min)

后挡料行程(mm)

剪切角度(°)

工作台高度(mm)

电机功率(kw)

Q11Y 6×2500

6

2500

1635

20600

30-1°30

800

7.5

Q11Y 6×3200

6

3200

1435

20600

30-1°30

800

7.5

Q11Y 6×4000

6

4000

1030

20600

30-1°30

800

7.5

Q11Y 6×5000

6

5000

1030

20800

30-1°30

900

11

Q11Y 6×6000

6

6000

85

20800

30-1°30

1000

11

Q11Y 8×2500

8

2500

1430

20600

30-2°

800

11

Q11Y 8×3200

8

3200

1230

20600

30-2°

850

11

Q11Y 8×4000

8

4000

1025

20600

30-2°

900

11

Q11Y 8×5000

8

5000

1025

20800

30-2°

1000

15

Q11Y 8×6000

8

6000

820

20800

30-2°

1050

15

Q11Y 12×2500

12

2500

1225

20800

30-2°

840

15

Q11Y 12×3200

12

3200

1225

20800

30-2°

900

15

Q11Y 12×4000

12

4000

820

20800

30-2°

940

15

Q11Y 12×5000

12

5000

820

201000

30-2°

1000

22

Q11Y 12×6000

12

6000

620

201000

30-2°

1060

30

Q11Y 16×2500

16

2500

1220

20800

30-1°30

840

22

Q11Y 16×3200

16

3200

1220

20800

30-1°30

900

22

Q11Y 16×4000

16

4000

815

20800

30-1°30

940

22

Q11Y 16×5000

16

5000

815

201000

30-1°30

1000

30

Q11Y 16×6000

16

6000

615

201000

30-1°30

1100

37

Q11Y 20×2500

20

2500

1020

20800

30-3°

900

30

Q11Y 20×3200

20

3200

1020

20800

30-3°

950

30

Q11Y 20×4000

20

4000

815

20800

30-3°

1100

30

Q11Y 20×5000

20

5000

815

201000

30-3°

1100

37

Q11Y 20×6000

20

6000

615

201000

30-3°

1200

37

Q11Y 25×2500

25

2500

815

20800

30-1°30

900

37

Q11Y 25×3200

25

3200

815

20800

30-1°30

950

37

Q11Y 25×4000

25

4000

612

201000

30-1°30

1100

37

Q11Y 32×2500

32

2500

612

201000

30-4°

1000

55

Q11Y 32×3200

32

3200

812

201000

30-4°

1100

55

Q11Y 40×2500

40

2500

410

201000

30-4°

1200

55

Q11Y 40×3200

40

3200

410

201000

30-4°

1200

55

由于产品在不断的改进中,如出与以上技术数据、配置、性能特点与产品实际数据有不一致处,应遵照双方的技术协议参数。不再另行通知。
