W11S-上辊万能式卷板机
所属分类:卷板机系列
编  号:4050005539
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议






主体概述

该机属于液压型三辊卷板机,用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。

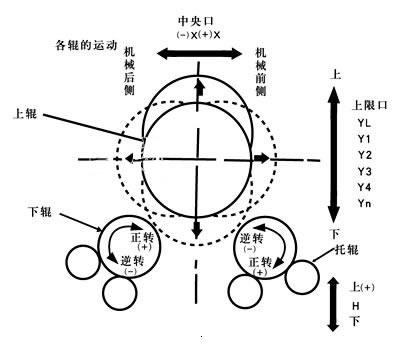

上辊可以垂直移动、水平移动。

预弯通过上辊水平移动,使上辊相对于下辊呈非对称位置来实现。

滚圆时通过电动机、减速机带动两下辊进行。

由于下辊的标高不变,所以便于进料和操作。

提供详细的电气原理图,电气走线严格按图纸进行,每根连线两端的号码清晰完整,线端子排上贴有与连线号码相同的线号标记,而且在电器配线图及原理图作相应的标记。

设备使用的电气全部采用名牌企业优质产品,电气保护器件(如电流继电器、空气开关等)在安装前进行严格的测试,并保证运行可靠。

设备使用的液压元件采用山西榆次油研产品。

设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。

油漆表面平整光亮、漆模厚度均匀、无流痕漏喷等缺陷。

翻倒架采用液压翻倒,速度较快。

上辊垂直位移采用液压传动,水平移动采用机械传动速度较快。

设备可靠性高,故障率低。


技术参数:

规格型号

上辊加压力Tons

最大板厚

板幅mm

上辊直径mm

下辊直径mm

中心距mm

电动机kw

端曲mm

中央mm

驱动用

油压用

移动用

W11S-45*3000

540

40

45

3000

590

340

610

55

22

11

W11S-40*4000

540

35

40

4000

630

340

610

55

22

11

W11S-36*5000

540

30

36

5000

670

340

610

55

22

15

W11S-32*6000

540

28

32

6000

700

340

610

55

22

15

W11S-55*3000

610

45

55

3000

620

360

650

75

30

15

W11S-45*4000

610

40

45

4000

660

360

650

75

30

15

W11S-40*5000

610

32

40

5000

700

360

650

75

30

15

W11S-36*6000

610

30

36

6000

730

360

650

75

30

15

W11S-60*3000

690

50

60

3000

650

380

700

75

30

15

W11S-50*4000

690

45

50

4000

700

380

700

75

30

15

W11S-45*5000

690

38

45

5000

740

380

700

75

30

15

W11S-40*6000

690

35

40

6000

760

380

700

75

30

15

W11S-70*3000

850

60

70

3000

710

420

780

75

37

15

W11S-55*4000

850

50

55

4000

750

420

780

90

37

15

W11S-50*5000

850

42

50

5000

790

420

780

90

37

15

W11S-45*6000

850

38

45

6000

820

420

780

90

37

15

W11S-75*3000

930

65

75

3000

740

440

820

90

37

15

W11S-60*4000

930

55

60

4000

780

440

820

90

37

15

W11S-55*5000

930

45

55

5000

820

440

820

90



37

18.5

W11S-50*6000

930

42

50

6000

850

440

820

90

37

18.5

W11S-80*3000

1050

70

80

3000

770

460

880

90

37

18.5

W11S-65*4000

1050

60

65

4000

810

460

880

90

37

18.5

W11S-60*5000

1050

50

60

5000

850

460

880

90

37

18.5

W11S-55*6000

1050

45

55

6000

890

460

880

90

37

18.5

W11S-85*3000

1150

75

85

3000

800

480

920

110

45

18.5

W11S-70*4000

1150

65

70

4000

840

480

920

110

45

18.5

W11S-65*5000

1150

55

65

5000

890

480

920

110

45

22

W11S-60*6000

1150

50

60

6000

930

480

920

110

45

22

W11S-100*3000

1350

90

100

3000

860

480

920

110

45

22

W11S-80*4000

1350

75

80

4000

900

520

1000

110

45

22

W11S-70*5000

1350

65

70

5000

940

520

1000

110

45

22

W11S-65*6000

1350

60

65

6000

980

520

1000

110

45

22

W11S-115*3000

1600

100

115

3000

900

560

1080

132

55

30

W11S-100*4000

1600

85

100

4000

940

560

1080

132

55

30

W11S-125*3000

1800

110

125

3000

960

600

1120

160

75

37

W11S-110*4000

1800

95

110

4000

990

600

1120

160

75

37

W11STNC-45*3000
W11STNC-110*4000

同上

W11ST&BNC-45*3000
W11ST&BNC-110*4000

同上
