该系列横剪线用于将金属卷板经过开卷、校平、定尺、剪切成所需长度的平整板料并堆垛。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料。

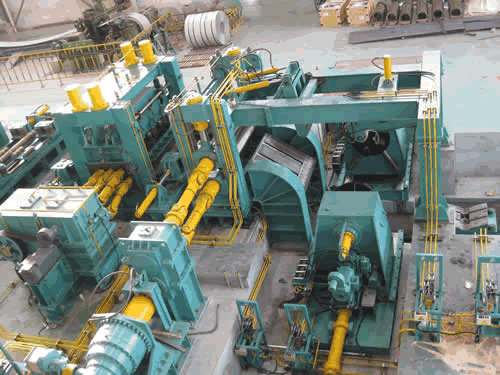

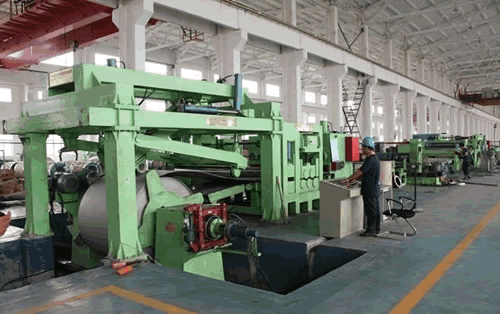

横剪线生产线主要由上料小车、开卷机、校平机、送料机构、剪板机、输送装置、堆垛装置等组成。生产线中可以配置纵剪机，将板料分切成需要的宽度定长剪切并堆垛。是集机、电、液一体化的高性能产品。
自动化程度高，操作简单可靠。
定长精度高、板料平整度高。
堆垛整齐
横剪线规格参数表：
|
|
加工板厚
（mm） |
加工板宽
（mm） |
剪切精度
(mm) |
最高开料速度
m/min |
最高剪切次数
(spm) |
开卷重量
(ton) |
备注 |
|
TQ44-2x1300 |
0.2-2 |
500-1300 |
±0.3 |
60 |
50 |
7/15 |
开料速度、剪切精度以剪切板长2m计
剪切次数以剪切板长300mm计 技术参数、设备配置可按客户需要确定 |
|
TQ44-2x1600 |
0.2-2 |
500-1600 |
±0.3 |
60 |
50 |
7/15 |
|
TQ44-2x1830 |
0.2-2 |
900-1800 |
±0.3 |
50 |
40 |
20 |
|
TQ44-3x1600 |
0.5-3 |
500-1600 |
±0.3 |
50 |
40 |
15 |
|
TQ44-3x1830 |
0.5-3 |
900-1800 |
±0.3 |
50 |
40 |
20 |
|
TQ44-3x2000 |
0.5-3 |
900-2000 |
±0.3 |
45 |
40 |
30 |
|
TQ44-6x1600 |
1-6 |
900-1600 |
±1 |
25 |
20 |
20 |
|
TQ44-6x2000 |
1-6 |
900-2000 |
±1 |
25 |
20 |
30 |
|
TQ44-8x2000 |
2-8 |
900-2000 |
±1 |
20 |
20 |
30 |
|
TQ44-12x2000 |
3-12 |
900-2000 |
±1.5 |
20 |
10 |
30 |
|
TQ44-16x2000 |
4-16 |
900-2000 |
±2 |
15 |
8 |
30 |
